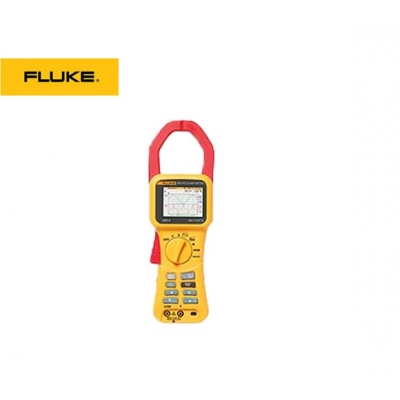

345手持式谐波钳表
- 型号345
- 品牌Fluke
- 价格
这款电能质量钳型表全面融合了电能分析仪、电能质量记录仪以及钳型表的强大功能，是监测电力负载的理想工具。
符合最高安全标准: 600 V CAT IV 电能分析仪可以用在进线口处
|
交流/直流电流: 无需切断电路即可测量交流电流（最高 1400 A）和直流电流（最高 2000 A）| 显示 | |
| 彩色透视型液晶显示屏，320 x 240 像素（70 毫米对角线），2 级背光 | |
| 电源 | |
| 电池类型:1.5 V AA 碱性电池，MN 1500 或 IEC LR6 x 6 | |
| 电池寿命（典型） | > 10 小时（全开背光） > 12 小时（有限背光） |
| 交流电转接盒 BE345 | 输入 110/230 V 50/60 Hz输出 15 V dc，300 mA |
| 环境条件（仅限室内使用） | |
| 参考条件 | 所有准确度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的环境中测得的 |
| 操作温度 | 0°C 至 50°C（32°F 至 122°F） |
| 电流的温度系数 | ≤ ± 0.15 % 读数/°C |
| 电压的温度系数 | ≤ ± 0.15 % 读数/°C |
| 最高相对湿度 | 温度不超过 31°C (87°F) 时为 80 %，40°C (104°F) 时线性减小到 50 % |
| 最高操作海拔高度 | 2000 m |
| 电气安全 | |
| IEC 61010-1 600 V CAT IV，双重或增强型绝缘，2 级污染防护 | |
| 防护等级 IP40；EN60529 | |
| 最高安全工作电压 | 电流测量 非绝缘导体和接地线之间: 600 V ac rms 或 dc电压测量 输入端子和接地线之间: 600 V ac rms 或 dc；励磁相位电压之间（三角型电源配置） 825 V |
| EMC | |
| 幅射 | IEC/EN 61326-1:1997 A 类 |
| 电磁防干扰 | IEC/EN 61326-1:1997 附录 C，性能标准 B |
| 机械技术指标 | |
| 尺寸（长 x 宽 x 高） | 300 毫米 x 98 毫米 x 52 毫米（12 英寸 x 3.75 英寸 x 2 英寸） |
| 重量（包括电池） | 820 克/1.8 磅 |
| 钳口 | 60 毫米 |
| 钳口容量 | 58 毫米（直径） |
| 清洁 | 可以使用浸有异丙醇的软布清洗设备。 请勿使用研磨剂或其他溶剂。 |
| 电气数据 | |
| 电流测量 (dc, dc rms, ac rms) | |
| 量程 | 0 至 2000 A dc 或 1400 ac rms |
| 自动量程调整功能 | 40 A / 400 A / 2000 A |
| 分辨率 | 10 mA（40 A 量程） 100 mA（400 A 量程） 1 A（2000 A 量程） |
| 准确度: dc 和 dc rms | I > 10 A: ± 1.5 % 读数 ± 5 位数字I < 10 A: ± 0.2 A |
| 准确度: AVG | I > 10 A: ± 3 % 读数 ± 5 位数字I < 10 A: ± 0.5 A |
| 准确度: Pk | I > 10 A: ± 5 % 读数 ± 5 位数字I < 10 A: ± 0.5 A |
| 准确度: AHr | I > 10 A: ± 2 % 读数 ± 5 位数字I < 10 A: ± 0.5 AHr |
| 准确度: CF（峰值系数） | 1.1 ≤ CF < 3: ± 3 % 读数 ± 5 位数字3 ≤ CF < 5: ± 5 % 读数 ± 5 位数字分辨率: 0.01 |
| 准确度: RPL（波动） | 2 % ≤ RPL < 100 %: ± 3 % 读数 ± 5 位数字100 % ≤ RPL < 600 %: ± 5 % 读数 ± 5 位数字分辨率: 0.1 %Idc > 5 A，Iac > 2 A |
| 电压测量 (dc, dc rms, ac rms) | |
| 量程 | 0 至 825 V dc 或 ac rms |
| 自动量程调整功能 | 4 V / 40 V / 400 V / 750 V |
| 分辨率 | 1 mV（4 V 量程） 10 mV（40 V 量程） 100 mV（400 V 量程） 1 V（750 V 量程） |
| 准确度: dc 和 dc rms | V > 1 V: ± 1 % 读数 ± 5 位数字V < 1 V: ± 0.02 V |
| 准确度: AVG | V > 1 V: ± 3 % 读数 ± 5 位数字V < 1 V: ± 0.03 V |
| 准确度: Pk | V > 1 V: ± 5 % 读数 ± 5 位数字V < 1 V: ± 0.03 V |
| 准确度: CF（峰值系数） | 1.1 ≤ CF < 3: ± 3 % 读数 ± 5 位数字3 ≤ CF < 5: ± 5 % 读数 ± 5 位数字分辨率: 0.01 |
| 准确度: RPL（波动） | 2 % ≤ RPL < 100 %: ± 3 % 读数 ± 5 位数字100 % ≤ RPL < 600 %: ± 5 % 读数 ± 5 位数字分辨率: 0.1 %Vdc > 0.5 V，Vac > 0.2 V |
| 均为直流测量，15 Hz 至 1 kHz最大过载 1,000 V rms电压 rms 是真有效值测量 (ac + dc) | |
| 谐波 | |
| THD（总谐波失真） | 1 % ≤ THD < 100 %: ± 3 % 读数 ± 5 位数字100 % ≤ THD < 600 %: ± 5 % 读数 ± 5 位数字分辨率: 0.1 % |
| DF（失真系数） | 1 % ≤ DF < 100 %: ± 3 % 读数 ± 5 位数字分辨率: 0.1 %H02 ≤ Vharm < H13: ± 5 % ± 2 位数字H13 ≤ Vharm ≤ H30: ± 10 % ± 2 位数字 |
| 所有测量最多达第 30 个谐波（第 40 个谐波适用于 15 Hz 至 22 Hz）基波频率范围: F0 15 Hz 至 22 Hz 和 45 Hz 至 65 HzVacrms > 1V | |
| 功率测量（单相和三相）(dc, dc rms, ac rms) | |
| 量程 | 0 至 1650 kW dc 或 1200 kW ac |
| 自动量程调整功能 | 4 kW，40 kW，400 kW，1650 kW |
| 分辨率 | 1 W（4 kW 量程） 10 W（40 kW 量程） 100 W（400 kW 量程） 1 kW（1200 kW 量程） |
| 准确度 | 2.5 % 读数 ± 5 位数字 W1Ø < 2 kW ± 0.08 kW W3Ø < 4 kW ± 0.25 kW |
| VA 测量（单相和三相）(dc, dc rms, ac rms) | |
| 量程 | 0 至 1650 kVA dc 或 1200 kVA ac |
| 自动量程调整功能 | 4 kVA，40 kVA，400 kVA，1650 kVA |
| 分辨率 | 1 VA（4 kVA 量程） 10 VA（40 kVA 量程） 100 VA（400 kVA 量程） 1 kVA（1200 kVA 量程） |
| 准确度 | VA > 2 kVA: 2.5 % 读数 ± 5 位数字VA < 2 kVA: ± 0.08 kVA |
| VAR 测量（单相和三相） | |
| 量程 | 0 至 1250 kVAR |
| 自动量程调整功能 | 4 kVAR，40 kVAR，400 kVAR，1200 kVAR |
| 分辨率 | 1 VAR（4 kVAR 量程） 10 VAR（40 kVAR 量程） 100 VAR（400 kVAR 量程） 1 kVAR（1200 kVAR 量程） |
| 准确度 | VAR > 4 kVAR: ± 2.5 % 读数 ± 5 位数字VAR < 4 kVAR: ± 0.25 kVAR |
| 功率系数范围 | 0.3 < PF < 0.99 |
| 功率系数（单相和三相） | |
| 量程 | 0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性）） |
| 分辨率 | 0.001 |
| 准确度 | ± 3° |
| 频率范围 | 15 Hz 至 1 kHz |
| 偏移功率系数（单相和三相） | |
| 量程 | 0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性）） |
| 分辨率 | 0.001 |
| 准确度 | ± 3° |
| 频率范围 | 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz |
| 千瓦小时 (kWHr) | |
| 量程 | 40,000 kWHr |
| 自动量程调整功能 | 4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr |
| 分辨率 | 1 WHr（4 kWHr 量程） 10 WHr（40 kWHr 量程） 100 WHr（400 kWHr 量程） 1 kWHr（4,000 kWHr 量程） 10 kWHr（40,000 kWHr 量程） |
| 准确度 | kWHr > 2 kWHr: ± 3 % ± 5 位数字kWHr < 2 kWHr: ± 0.08 kWHr |
| 所有功率/VA/VAR/PF 测量 | 频率范围: 直流，15 Hz 至 1 kHz电流范围: 10 A 至 1400 A rms电压范围: 1 V 至 825 V rms最大输入: 825 V rms/1400 A rms最大过载: 1000 V rms/10,000 A；均为直流测量，15 Hz 至 1 kHz。 最大过载 10,000 A 或真有效值 x 频率 < 400,000 |
| 频率测量（电流或电压源） | |
| 量程 | 15 Hz 至 1 kHz |
| 分辨率 | 0.1 Hz |
| 准确度 | 15 至 22 Hz ± 0.5 % 读数 40 至 70 Hz ± 0.5 % 读数 15 至 1000 Hz ± 1 % 读数 |
| 电流范围 | 10 A 至 1400 A rms |
| 电压范围 | 1 V 至 825 V rms |
| 范围功能 | |
| 电流测量 | 量程: 10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A分辨率: 1 A（40 A 量程）10 A（400 A 量程）50 A（2000 A 量程）准确度: ± 3 % 读数 ± 1 像素最大过载: 10,000 A |
| 电压测量 | 量程: 4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V分辨率: 100 mV（4 V 量程）1 V（40 V 量程）10 V（400 V 量程）31.25 V（1000 V 量程）准确度: ± 2 % 读数 ± 1 像素最大过载: 1000 V rms频率范围: 直流，15 Hz 至 600 kHz |
| 时基 | 2.5 ms，5 ms，10 ms，25 ms，50 ms/div |
| 刷新率 | 0.5 秒 |
| 最高采样率 | 15.625 kHz |
| 涌入电流功能 | |
| 量程 | 40 A、400 A 和 2000 A |
| 分辨率 | 10 mA（40 A 量程） 100 mA（400 A 量程） 1 A（2000 A 量程） |
| 准确度 | I > 10 A: ± 5 % 读数 ± 1 像素I < 10 A: ± 0.5 A 均为直流测量，15 Hz 至 1 kHz |
| 最大过载 | 最大过载 10,000 A 或真有效值 x 频率 < 400,000 电流 rms 为真有效值测量 (ac + dc) |
| 捕获时间 | 1 s、3 s、10 s、30 s、100 s 和 300 s |
| 最高采样率 | 15.625 kHz |
| 接口 | |
| 连接 PC 的 USB 接口 | |
| 用于下载、分析和报告的电能记录软件 | |
| 用于安装新固件版本的 345 升级实用程序 | |
| 记录存储器 | |
| 记录区域 | 三个区域，可以单独使用或合并成一个较大区域 |
| 平均周期 | 1 s、2 s、5 s、10 s、30 s、1 min、5 min、10 min 、15 min 和自定义 |
