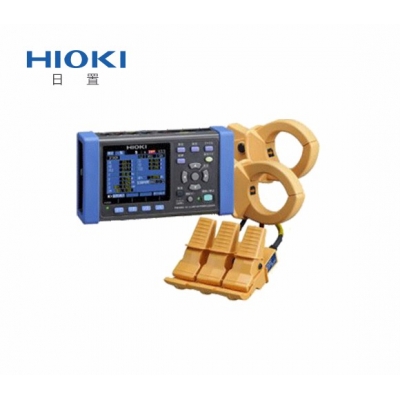

    非接触式钳形功率计PW3365

    • 型号PW3365-30
    • 品牌HIOKI/日置
    • 价格

    世界首创的金属非接触式功率测量!无短路危险 ● 电线上直接测量电压,无短路危险 ● 最适用于大楼、办公室的功率测量、确认节能效果 ● 单相~三相4线、最大400V电线 ● 可测量最小50.000mA量程到泄漏电流● 数据能长期保存在SD卡中 ● 设置向导功能有助于正确接线

    1. 概述
    2. 型号
    3. 附件
    4. 视频

    世界首创的金属非接触式功率测量!无短路危险

    ● 电线上直接测量电压,无短路危险
    ● 最适用于大楼、办公室的功率测量、确认节能效果
    ● 单相~三相4线、最大400V电线
    ● 可测量最小50.000mA量程到泄漏电流(需要传感器选件)
    ● 数据能长期保存在SD卡中
    ● 设置向导功能有助于正确接线(清晰显示连接状态的图表向导画面)

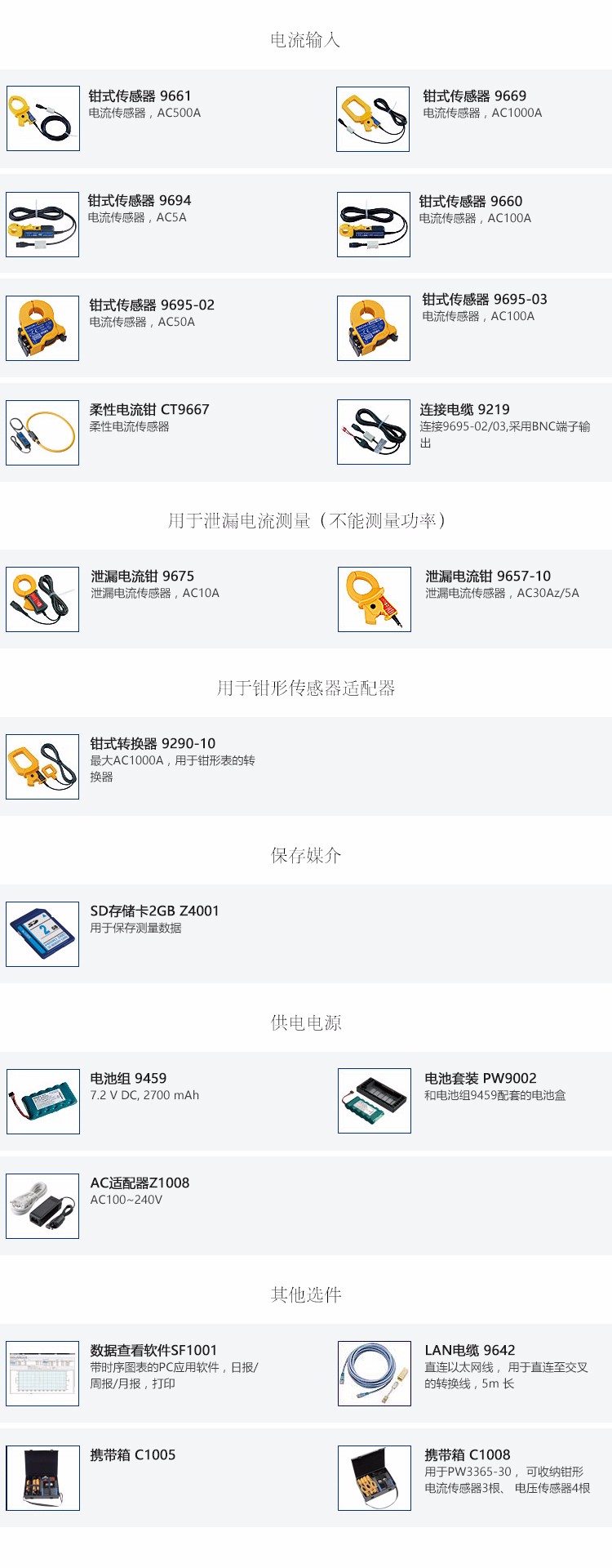

    注意:PW3365-30主机无法单独测量电流、功率。请根据测量目的另外购买选件中的钳形电流传感器。另外,为了保证测量数据的保存工作,请务必购买使用选件中的SD卡。

    基本参数

    测量线路
    (可测电路数)
    50/60 Hz, 单相2线 (1回路/2回路/3回路),单相3线 (1回路), 三相3线/三相4线 (1回路),仅电流1~3CH
    测量项目电压/电流真有效值,电压/电流基波值,电压/电流基波相位角,频率,电压波形峰值(绝对值),电流波形峰值(绝对值)
    有功/无功/视在功率,功率因数(滞后·超前)或位移功率因数(滞后·超前)有功(消耗·再生)/无功电能(滞后·超前),有功(消耗·再生)/无功功率电量(滞后·超前),有功(消耗·再生)/无功功率电量值(滞后·超前),功率因数电量,电费显示
    电压量程AC 400 V
    电流量程AC 500.00 mA~5.0000 kA(根据所用传感器不同测量范围有不同), AC 50.000 mA~5.0000 A 仅限泄漏电流)
    功率量程200.00 W~6.0000 MW (根据电压/电流量程和测量线路的组合而定)
    基本精度电压 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020组合精度)
    电流 : ±0.3% rdg. ±0.1% f.s. + 电流传感器精度
    功率 : ±2.0% rdg. ±0.3% f.s. + 电流传感器精度(功率因数=1)
    显示更新率约0.5 s (SD卡·内部存储,LAN·USB 通讯时除外)
    数据记录实时保存在SD卡、内存中
    保存间隔时间1~30秒, 1~60分, 14档切换
    保存项目测量值保存:仅平均值/ 平均·最大·最小
    画面复制: BMP形式 (可以最短间隔时间每5分钟进行保存)
    波形保存: 二进制格式 (可以最短间隔时间每1分钟进行保存)
    接口SD存储卡
    LAN 100BASE-TX: HTTP服务器功能,通过通讯应用软件设置·数据下载
    USB2.0: 和电脑连接时、将SD存储卡和内存识别为移动存储设备, 通过通讯应用软件设置·数据下载
    功能接线确认、设置导航、时钟等
    电源AC适配器 Z1008 (100V~240V, 50/60Hz), 45VA (含AC适配器)
    电池组9459: (最大额定功率4VA, 通过连接AC适配器充电6小时10分钟), 连续使用时间 5h (背光灯OFF)
    体积及重量180 W × 100 H × 48 D mm, 540 g (未安装PW9002时)
    180 W × 100 H × 67.2 D mm, 820 g (安装有PW9002时)
    附件电压传感器PW9020 ×4, AC适配器Z1008 ×1, USB连接线(0.9 m) ×1, 使用说明书 ×1, 测量指南 ×1, 彩色螺旋管 (红蓝黄各4个) ×1组, 螺旋管 ×10 (用于捆扎连接线)
