CT6865 AC/DC电流传感器 -
CT6865 AC/DC电流传感器
- 型号CT6865
- 品牌HIOKI/日置
- 价格
适用于宽频带、高精度的电流测量 ● 适用于EV、HEV等电动汽车的1000A大电流测量 ● 1000A额定下，可用于其它型号不能使用的-30～85°C的环境中 ● 振幅精度±0.06%，相位精度±0.2°C的高性能 ● 宽频带DC～20kHz的频率特性
适用于宽频带、高精度的电流测量
● 适用于EV、HEV等电动汽车的1000A大电流测量
● 1000A额定下，可用于其它型号不能使用的-30～85°C的环境中
● 振幅精度±0.06%，相位精度±0.2°C的高性能
● 宽频带DC～20kHz的频率特性
● 太阳能发的、燃料电池评估等，可用于测量电池的充放电和变频器的输出侧
● 使用示波器或存储记录仪等仪器，可监测波形（和9555-10配合）
基本参数
| 额定输入电流 | AC/DC 1000A |
|---|---|
| 最大输入电流 | AC/DC 1200A（1800Apeak连续，100Hz以下，40°C以下，其它需要降低额定值范围以下） |
| 频率特性 | 振幅：DC～20kHz, 位相: DC～1kHz |
| 振幅/相位精度 | DC (±0.05% rdg. ±0.01% f.s. ,无相位规定) 16Hz ≤ f ≤ 66Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°) 20kHz以下规定振幅，1kHz以下规定相位 |
| 消耗功率 | 7VA以下（测量1000A/55Hz，±12V电源时） |
| 输出电压率 | 2V/额定电流值※仪器的输出通过传感器单元9555-10输出AC+DC电压。请连接1MΩ等的搞输入阻抗电压输入仪器。 |
| 对地间最大额定电压 | AC/DC1000V（50/60Hz，CATⅢ） |
| 可测导体直径 | φ36 mm以下 |
| 使用温湿度范围 | -30°C～+85°C, 80% rh以下（不凝结） |
| 电源电压 | DC ±11 V～±15 V (通过传感器单元9555-10供电， 9555-10为AC100～240V) |
| 体积及重量 | 160W × 112H × 50Dmm， 980g，线长3m |
| 附件 | 说明书×1，标识带×6 |
注：连接示波器或存储记录仪为钳式传感器供电。
9555-10 基本参数 (电源供应)
| 适用机型 | 9270, 9271, 9272, 9272-10, 9277, 9278, 9279, 9709, CT6862, CT6863, 一个单元 |
|---|---|
| 输出 | BNC 接口，传感器的输出信号 |
| 功率消耗 | AC 转换器9418-15, AC 100 ~ 240V, 50/60Hz, 20VA Max. |
| 体积及重量 | 42mm W × 82mm H × 132mmD, 600g |
| 附件 | AC 转换器9418-15 × 1 |

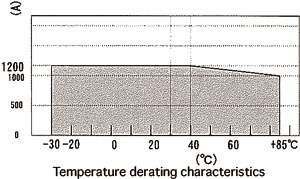

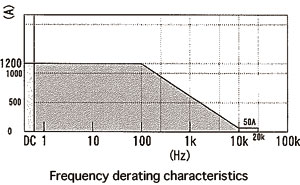

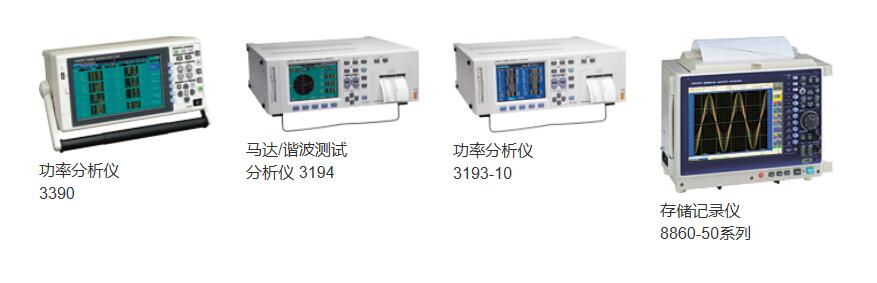

CT6865组合对应产品
| 对应产品/单元组合对应3390▲ 识别为AC/DC 500A，需要设置CT比：2电源供应9555-10，9555可MR8847-01系列用8971▲ 识别为AC/DC 500A，需要设置CT比：2，需要转换线9318 根数限制：8847/MR8847-01组合为7根3193-10/3194用9602▲ 识别为9279（额定500A），需要设置CT比：28855用8951▲ 识别为AC/DC 500A，需要设置CT比：2，需要转换线9318 根数限制：8855组合为7根8860-50/8861-50， 8841/8842， 8835-01,8826▲ 识别为AC/DC 500A，需要设置CT比：2，需要转换线9318 根数限制：8860-50/8861-50组合为8根，8835-01组合为4根 |   |
- 下一条：CM7290 显示单元
