电源设计十日谈 | 第六日：开关损耗和传导损耗测试
更新时间：2017-03-06 点击次数：
电源设计人员的需求正变得越来越高，他们面临着巨大的压力，需要改善效率，降低成本，缩短产品开发周期。电源设计是一项复杂的工作，这一过程有许多校验点。在电源设计系列专题中，我们将向您介绍10个设计阶段中每个设计阶段的测试要求，并给出小贴士，让您的测试更高效，让您的生活更轻松。
在电源测试系列的本篇微信中，我们将介绍测试电源开关损耗和传导损耗的各个步骤。

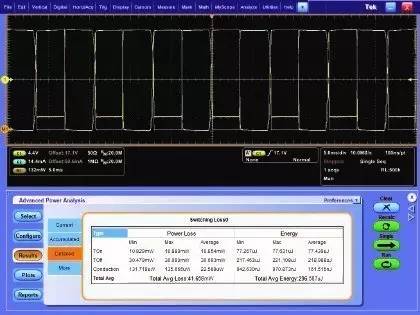

MSO5000B示波器测量开关损耗和传导损耗的实例。
首先，不要单纯依赖产品技术资料，它们经常会产生误导，特别是在计算开关损耗和传导损耗时。此外，它们没有考虑工作条件和电路寄生信号，也没有提供完善的损耗信息。

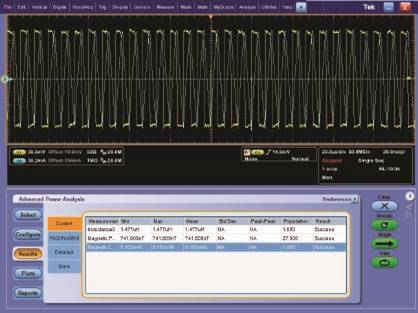

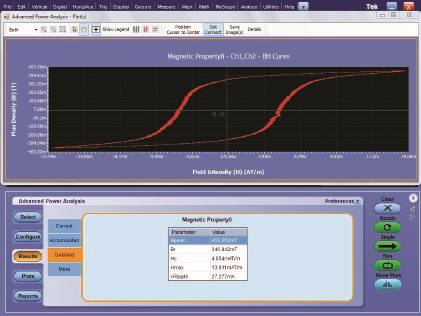

MSO5000B上显示的磁性特性分析。
在测量开关损耗时，我们推荐使用MSO5000B示波器，并配备相应的电压探头和电流探头。为实现最好的精度和可重复性，在进行任何测量前应先校正探头时延，为了保证确定周期内结果的准确性，应使用滤波功能和平均功能。
在使用示波器测量开关损耗时，先把电压乘以电流。然后取启动或关闭过程中得到的功率波形的中间值。当然，功率分析软件可以大大简化这个过程，因此我们强烈推荐使用功率分析软件。
为动态测试磁性功率损耗和磁性属性，建议使用我们的DPOPWR软件。这个软件提供了自动计算功能，在电路活动时，可以测量高功率开关上的可重复开关损耗和传导损耗。
小贴士 1. 为测量开关损耗，可以使用高分辨率示波器，一定要校正电压探头和电流探头时延。使用滤波和平均功能，在设定的时间周期内获得准确的结果。 2. 如果想在示波器上测量开关损耗，可以把电压乘以电流，取启动或关闭期间得到的功率波形的中间值。如果有功率分析功能，这个程序会更简便、可重复性更强。
