电源设计十日谈 | 第三日：高压AC电路开机测试
更新时间：2017-03-06 点击次数：
电源设计人员的需求正变得越来越高，他们面临着巨大的压力，需要改善效率，降低成本，缩短产品开发周期。电源设计是一项复杂的工作，这一过程有许多校验点。在电源设计系列专题中，我们将向您介绍10个设计阶段中每个设计阶段的测试要求，并给出小贴士，让您的测试更高效，让您的生活更轻松。
在第一次开机过程中，我们先把高压阶段与低压阶段隔开。我们建议使用具有限流功能的AC电源。一旦选择了AC电源，先从设计的最低AC电压入手，这是一个关键步骤，有助于减少重大熔断风险，如焊接不良、组装差或PCB设计错误等潜在问题导致的熔断。
现在开始测量AC输入电压和电流。我们建议使用相应等级的差分探头和电流探头。如果您使用钳式电流探头测量不接负载系统的AC输入电流，为了提高探测电流的精度，您可以把电流回路简单多次循环通过电流钳。记住，要把电流读数除以圈数。

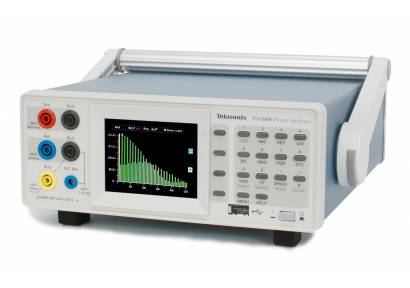

现在准备就绪，被测器件即将通电。但在通电前，应在AC输入上使用示波器或功率分析仪，并启用记录功能，确保捕获浪涌电流和瞬态事件。我们建议使用PA1000功率分析仪，这是为快速、高效、准确地测量功耗而优化的。这台功率分析仪还提供了浪涌电流模式，测试电流涌入期间的峰值。
如果您想记录启动电流，可以使用拥有连续记录功能的功率分析仪。在开机过程中发生灾难性故障时，这有助于保存数据，因此我们强烈推荐这种作法。

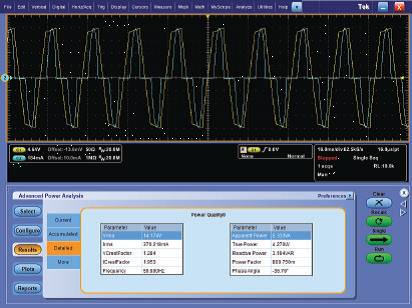

需要更多的洞察力？可以使用DPOPWR示波器软件，其提供了全面功率分析套件，可以帮助您在开机过程中测量和调试输入AC功率参数。
一旦检查了各个项目，现在可以启用低压控制电路，全面了解相关信息。
小贴士 1. 如果您使用钳式电流探头测量不接负载系统的AC输入电流，为了提高探测电流的精度，您可以把电流回路简单多次循环通过电流钳。 2. 使用拥有连续记录功能的功率分析仪，记录启动电流。如果在启动过程中发灾难性故障，至少可以获得一些数据，以调查可能的原因。
