功率分析仪 3390 -
功率分析仪 3390
- 型号功率分析仪，M3390
- 品牌HIOKI/日置
- 价格
直接测量变频器输出，最新的技术测量 ● 马达分析功能（对应电相角测量，矢量控制） ● 高速谐波分析功能(50 ms 数据更新率) ● 变频器干扰分析（FFT功能） ● 通过钳式传感器轻松测量变频器功率 ● 最佳精度达到±0.16%(在配合使用CT686x、9709时) ● 丰富的接口(LAN、USB、CF卡)
直接测量变频器输出，最新的技术测量
● 马达分析功能（对应电相角测量，矢量控制）
● 高速谐波分析功能(50 ms 数据更新率)
● 变频器干扰分析（FFT功能）
● 通过钳式传感器轻松测量变频器功率
● 最佳精度达到±0.16%(在配合使用CT686x、9709时)
● 丰富的接口(LAN、USB、CF卡)

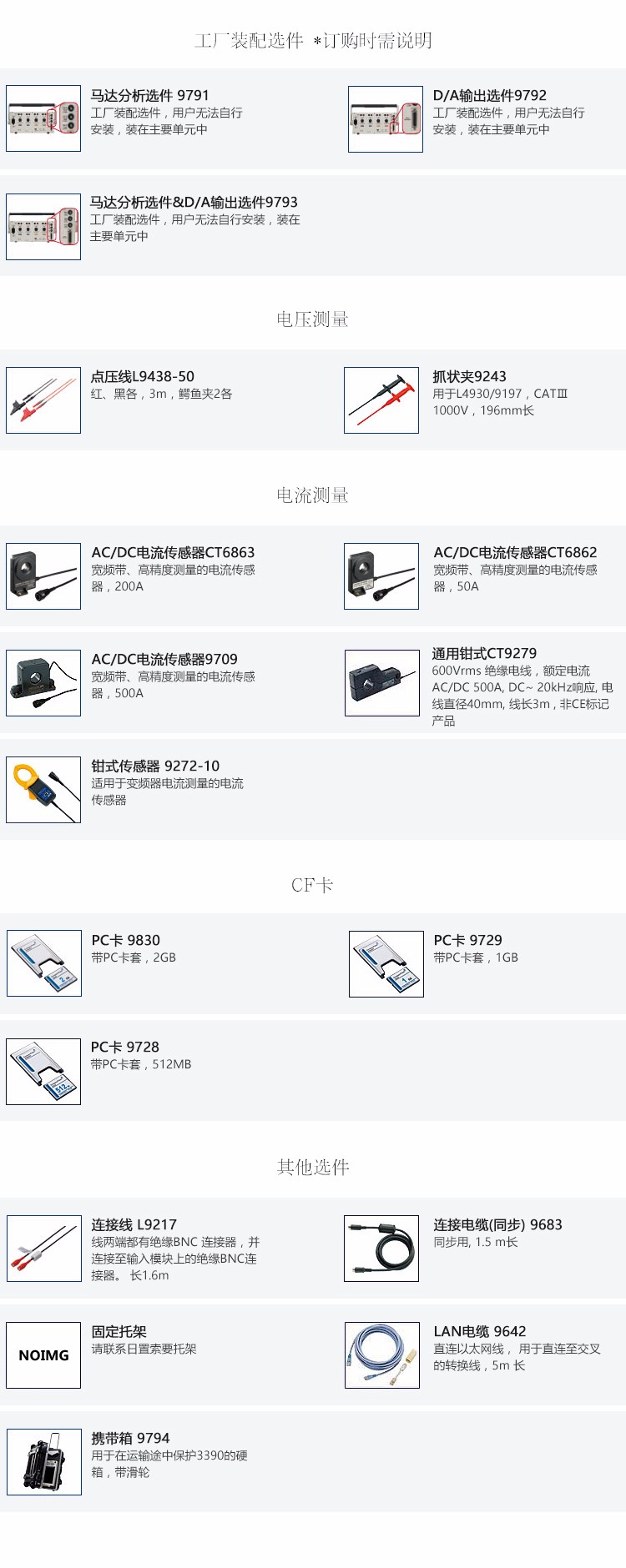

※ 3390-10主机无法单独测量。请按照测量目的选购不同的电流传感器和电压线。
基本参数
| 测量线 | 单相2线，单相3线，三相3线，三相4线，电压4ch，电流4ch，通道间绝缘 |
|---|---|
| 测量项目 | 电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),相位角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 效率 (η),电压/电流纹波率 (Urf/Irf) |
| 干扰测量 (FFT 算法处理): 电压/电流的RMS频谱 谐波测量（ RMS值，含有率，相位角，总畸变率，不平衡的因素） | |
| 附加功能（可选9791或9793安装在主机中） ：扭矩，转速，频率，转差率，或发动机输出 | |
| 谐波测量 | 输入： 4通道，同步频率范围： 0.5Hz到5kHz ， 谐波分析次数：最大100以内 |
| 干扰测量 | 通道数: 1通道 (从CH1到CH4通道中选择1), 最大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz |
| 测量量程 | 电压量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V |
| 电流量程: 当使用20A的额定传感器时... *400m/ *800m/ 2/ 4/ 8/ 20A (*当使用选件9277) 当使用200A的额定传感器时... 4/ 8/ 20/ 40/ 80/ 200A 当使用50A的额定传感器时... 1/ 2/ 5/ 10/ 20/ 50A 当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A | |
| 取决于电压和电流组合的范围 （功率范围： 6.0000W以2.2500MW ） | |
| 频率范围: 0.5Hz到5kHz | |
基本精度 | 电压： ±0.05% rdg. ±0.05% f.s. 电流： ±0.05% rdg. ±0.05% f.s. +电流传感器精确度 有功功率： ±0.05% rdg. ±0.05% f.s. +电流传感器精确度 |
| 同步频率范围 | 0.5Hz 到 5kHz |
| 频段 | DC, 0.5Hz 到 150kHz |
| 数据更新率 | 50ms ( 测量谐波，取决于同步频率小于45Hz时 ) |
| 显示刷新率 | 200ms (从内部数据更新率中独立，波形，FFT根据画面而定) |
| 数据保存时间间隔 | 关, 50m/ 100m/ 200m/ 500m秒, 1/ 5/ 10/ 15/ 30sec, 1/ 5/ 10/ 15/ 30/ 60分钟 |
| 外部接口 | LAN, USB ( 通讯/储存), RS-232C, CF卡, 同步控制 |
| 电源 | 100 到 240V AC, 50/60Hz, 140VA max. |
| 体积 重量 | 340mm 宽 × 170mm 高 × 157mm厚, 4.8kg |
| 附件 | 说明书× 1 ，测量指南× 1 ，电源线× 1 ， USB线× 1 ， D - Sub用连接器× 1 （ 仅装备9792或9793时） ，彩色标签× 2 |

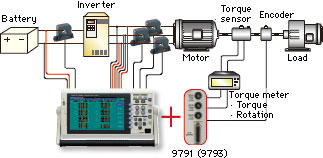

附加功能（可选）
·衡量一次和二次双方变频器（绩效评价马达和逆变器）
·评估新能源，如太阳能发电，风力发电和燃料电池
·针对最新的马达进行评估，分析的混合动力电动汽车、电动车等
马达分析选件参数
| 输入通道数 | 3通道 CH A: 模拟 DC输入/频率输入 (扭矩信号输入) |
|---|---|
| 测量项目 | 电压，扭矩，转数，频率，转差率，马达功率 |
| 模拟 DC输入 (CH A/ CH B) | 测量量程: ±1V/ ±5V/ ±10V 精度: ±0.1% rdg. ±0.1% f.s. |
| 频率输入(仅 CH A) | 有效振幅范围: ±5V peak 测量频带: 1kHz to 100kHz |
| 脉冲输入(仅 CH B) | 检出电平: (Low) 0.5V以下, (High) 2.0V以上 测量频带: 1Hz～ 200kHz (当占空比为50%时) |
| 脉冲输入(仅 CH Z) | 检出电平: (Low) 0.5V以下, (High) 2.0V以上 测量频带: 0.1Hz 到 1kHz |
