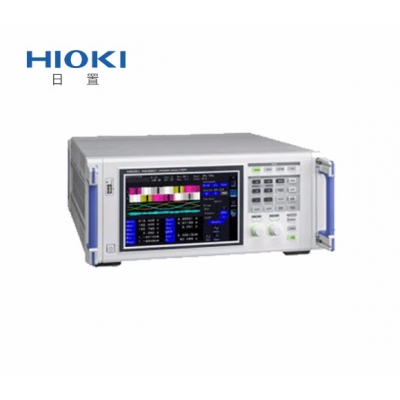

功率分析仪 PW6001

功率分析仪 PW6001

型号PW6001
品牌HIOKI/日置
价格

为了追求功率转换效率，高精度、最大12ch的迈入新高度的HIOKI功率分析仪 ● 功率基本精度±0.05％※1 ● 抗干扰性强且高稳定性 ● 还能准确测量变化大的负载，TrueHD 18bit ● 在保证最高精度的同时达到10ms的更新率

概述
型号
附件
视频

为了追求功率转换效率，高精度、最大12ch的迈入新高度的HIOKI功率分析仪

● 功率基本精度±0.05％※1 （※1仅指主机精度，但即使加上电流传感器精度也可达到±0.075%）
● 抗干扰性强且高稳定性（80dB/100kHz的CMRR, ±0.01%/℃的温度特性）
● 还能准确测量变化大的负载，TrueHD 18bit
● 在保证最高精度的同时达到10ms的更新率（通过专用IC所有测量都是独立并同时运算）
● 对于准确且稳定的效率测量很重要的一点：DC基本精度±0.07%
● 和以往机型相比扩大至10倍的宽频带和采样率
● 最大12ch※2，实时连接2台的同步功能
　※2 6ch机型使用光连接线（最长500m）连接2台，可以同步数据和波形。
● 无需示波器的波形分析，马达分析专用触发
● 带宽1.5MHz，最大100次的宽频谐波分析

基本参数

测量线路	单相2线，单相3线，三相3线，三相4线
输入通道数	最大6ch，电压/电流同时单位是1ch （电压测量部分：光绝缘输入，电流测量部分：通过电流传感器绝缘输入）
测量项目	电压（U）、电流（I）、有功功率（P）、视在功率（S）、无功功率（Q）、功率因数（λ）、相位角（φ）、频率（f）、效率（η）、损失（loss）、电压纹波率（Urf）、电流纹波率（Irf）、电流累积（Ih）、功率累积（WP）、电压峰值（Upk）、电流峰值（Ipk）
	谐波测量：谐波有功功率等，运算次数从2～100次中选择
	波形记录：电压电流波形/马达脉冲：平时5MS/s，马达波形：50kS/s，16bit 记录容量：1MW×（电压+电流）× ch数 + 马达波形
	马达分析（仅限PW6001-11~-16）：电压、扭矩、转数、频率、转差率、马达效率
测量量程	电压：6 V～1500 V, 8档量程
	电流(Probe1): 400 mA～1 kA（量程根据电流传感器而变）
	电流(Probe2): 100 mA～50 kA（量程根据电流传感器而变）
	功率：2.40000W～4.50000MW（根据电压、电流传感器而定）
	频率：0.1 Hz～2 MHz
同步频率范围	功率测量：0.1 Hz～2 MHz 谐波测量：45 Hz～66 Hz（IEC标准模式），0.1 Hz～300 kHz（宽频模式）
数据保存间隔	间隔10ms~，从含谐波测量值在内的所有测量值中任意选择，可保存至内存或U盘中
接口	U盘、LAN、GP-IB、RS-232C、外部控制、2台同步
电源	AC 100 V～240 V, 50Hz/60 Hz, 200 VA
体积及重量	430 W × 177 H × 450 D mm, 14kg (PW6001-16时)
附件	使用说明书×1，电源线×1，D-sub25针连接头×1（仅限PW6001-1x）
