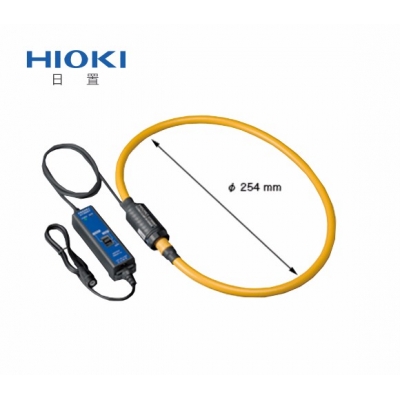

CT9667 柔性电流钳

CT9667 柔性电流钳

在狭窄地方也能轻松设置 ● 能够在狭窄间隙或者密集排线中使用的纤细型 ● 适用于密集型排线的钳口形状 ● 最大5000A的大电流测量 ● 10Hz~20kHz，宽带宽 ● 可根据用途选择3种不同的可测导体直径 ● 能和钳形功率计/存储记录仪组合使用

在狭窄地方也能轻松设置

● 能够在狭窄间隙或者密集排线中使用的纤细型
● 适用于密集型排线的钳口形状
● 最大5000A的大电流测量
● 10Hz~20kHz，宽带宽
● 可根据用途选择3种不同的可测导体直径
● 能和钳形功率计/存储记录仪组合使用

※还可以在使用电能质量分析仪、功率计、电压输入的记录仪等时作为电流输入用的传感器来使用。

	CT9667-01	CT9667-02	CT9667-03
额定输入电流	AC 5000A/AC 500A
最大允许输入	10000A 连续（45~66Hz，根据频率递减）
频带	10Hz~20kHz（±3dB以内）
振幅/相位精度	±2 % rdg. ±0.3 % f.s. (45～66 Hz, 柔性环中部) ±1° 以下 (45～66 Hz)
输出电压率	5000 A量程:AC 500 mV/f.s. (AC 0.1 mV/A) 500 A量程:AC 500 mV/f.s. (AC 1 mV/A)
对地最大额定电压	AC 1000V(CAT III), AC 600 V (CAT IV)
可测导体直径	φ 100 mm以下	φ 180 mm以下	φ 254 mm以下
使用温度范围	-25℃～65℃	-25℃～65℃	-10℃～50℃
电源	5号碱性电池（LR6）×2, 连续使用时间: 7天 (额定功率35 mVA) 或AC适配器9445-02 (额定功率0.2 VA) 或外部DC电源 DC 5～15 V (额定功率0.2 VA)
防尘防水	仅限柔性环部分IP54
体积及重量	柔性环线缆直径φ 7.4 mm, 线长: 柔性环-电路盒之间 2 m, 输出线: 1 m, 电路盒: 35W × 120.5H × 34D mm, 280 g		柔性环线缆直径φ 13 mm, 线长: 柔性环-电路盒之间2 m, 输出线: 1 m, 电路盒: 35W × 120.5H × 34Dmm, 470 g
附件	5号碱性电池（LR6）×2,使用说明书 ×1
