CT6841/CT6843 AC/DC电流探头 -

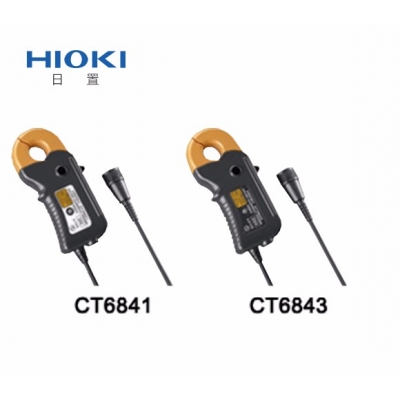

CT6841/CT6843 AC/DC电流探头
- 型号CT6841/AC/CT6843
- 品牌HIOKI/日置
- 价格
适用温度范围广的高精度电流测量 ● 适用于-40℃~+85℃环境试验的宽广的温度使用范围 ● 钳形测量实现振幅精度±0.3%，相位精度±0.1°的高精度 ● DC~1MHz(CT6841)、DC~500kHz(CT6843)的宽频带
适用温度范围广的高精度电流测量
● 适用于-40℃~+85℃环境试验的宽广的温度使用范围
● 钳形测量实现振幅精度±0.3%，相位精度±0.1°的高精度
● DC~1MHz(CT6841)、DC~500kHz(CT6843)的宽频带
● 单手即可开合钳口的小巧尺寸，强防震的锁定设计
● 比起以前大幅减少了导体位置的影响，附近导体的影响，磁化的影响
● 用于汽车的电池平衡测量，变频器的转换效率评估
基本参数
| CT6841 | CT6843 | |
|---|---|---|
| 额定电流 | AC/DC 20 A | AC/DC 200 A |
| 最大输入电流 | 40 A, 降额范围内 | 400 A, 降额范围内 |
| 频率特性 | 振幅: DC~1 MHz 相位: DC~300 kHz | 振幅: DC~1 MHz 相位: DC~300 kHz |
| 振幅/相位精度 | DC (±0.3% rdg. ±0.05% f.s.) DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°) 规定1 MHz以下 | DC (±0.3% rdg. ±0.02% f.s.) DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°) 规定500 kHz以下 |
| 消耗功率 | 5 VA以下 (测量20 A/55 Hz, 电源±12 V时) | 6 VA以下 (测量200 A/55 Hz, 电源±12 V时) |
| 输出电压 | 0.1 V/A(CT6841),0.01 V/A(CT6843) ※本仪器的输出为通过输出传感器单元输出的AC+DC电压。请连接1 MΩ等高输出阻抗电压输出仪器。 | |
| 可测量导体直径 | φ 20 mm以下 | |
| 精度保证温湿度范围 | 0℃~+40℃ , 80% rh 以下（不凝结） | |
| 电源电压 | DC ±11 V~±15 V (通过传感器单元9555-10供电， 9555-10为AC100~240 V) | |
| 体积及重量 | 153(W)×67(H)×25(D) mm，350g线长3m | 153(W)×67(H)×25(D) mm，370g线长3m |
| 附件 | 使用说明书×1，标签×6，携带盒×1 | |
