CT6846 AC/DC电流探头 -

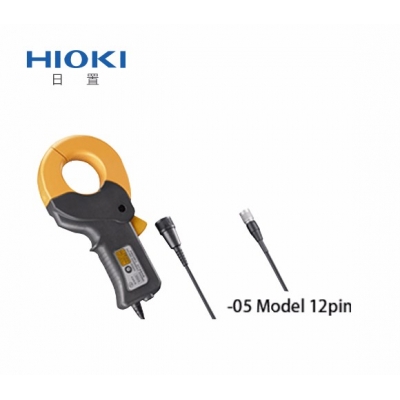

CT6846 AC/DC电流探头
- 型号CT6846
- 品牌HIOKI/日置
- 价格
高精度大电流，可单手一键开合，简单的钳形设计 ● 适用于环境试验中，使用温度范围广-40℃~+85℃ ● 振幅精度±0.3％，相位精度±0.1°的高精度钳式结构 ● DC~20kHz的宽频带
高精度大电流，可单手一键开合，简单的钳形设计
● 适用于环境试验中，使用温度范围广-40℃~+85℃
● 振幅精度±0.3％，相位精度±0.1°的高精度钳式结构
● DC~20kHz的宽频带
● 可单手进行开合操作的小巧尺寸，抗震性强的锁键结构
● 和以前相比大幅降低了导体位置的影响、接近导体的影响、带磁的影响
● 用于汽车的电池平衡测量，变频器的转换效率评估等
※主机无法单独使用。连接供电电源和存储记录仪时需要选件9555-10。若是适用的功率计的话可以直接连接。
基本参数
（精度保证时间1年，调整后精度保证时间1年）
额定电流 | AC/DC 1000 A |
|---|---|
最大输入电流 | 1700A，降额范围内 |
频率特性 | 振幅: DC~20 kHz, 相位: DC~20 kHz |
振幅/相位精度 | DC (±0.3% rdg. ±0.02% f.s.) |
消耗功率 | 7 VA以下 (1000 A/55 Hz测量, 电源±12 V时) |
输出电压率 | 2 mV/A ※本仪器的输出是通过传感器单元输出的AC+DC电压。请连接1 MΩ等的高输入阻抗电压输入设备。 |
可测量导体直径 | φ 50 mm以下 |
使用温湿度范围 | -40°C~ +85°C, 80% rh以下 (不凝结) |
电源电压 | DC ±11 V~±15 V |
体积及重量 | 238 W × 116 H × 35 Dmm, 990 g, 线长3 m |
附件 | 使用说明书×1，标识带×6，携带包×1 |
组合对应产品CT6846（-05）
对应产品/单元 | 和CT6846组合对应 | 和CT6846-05组合对应 |
| 单元 | △（组合后识别为AC/DC 500A，需要设置CT比[2]） | △（组合后别为AC/DC 500A，需要设置CT比[2]。需要转换线CT9901） |
功率分析仪PW6001系列 | △（组合后识别为AC/DC 500A，需要设置CT比[2]。需要CT9900连接） | ○ |
用于3193-10/3193/3194 | △（组合后识别为AC/DC 500A，需要设置CT比[2]） | △（组合后识别为AC/DC500A，要设置CT比[2]。要转换线CT9901） |
用于MR8847-01s的 | △（组合后识别为9279[额定500A]，需要设置CT比[2]。要转换线9318） | △（组合后识别为9279[额定500A]，需要设置CT比[2]。要转换线9318和CT9901） |
88xx s用F/V单元8940 | △（组合后识别为AC/DC500A，需要设置CT比[2]。需要转换线9705+9318） |
